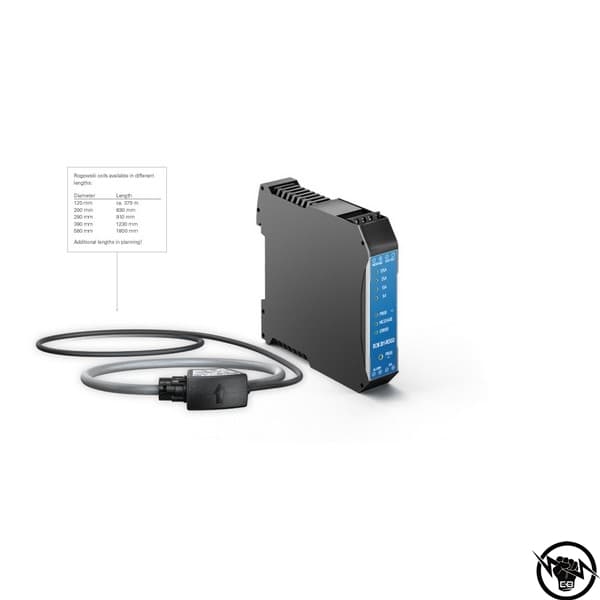

Бобина на Роговски - диаметър 200 mm 5A

Каталожен номер: RCM 201-200MM | Бобината на Роговски е специализиран трансформатор за ток, който се използва за измерване на променливи токове в електрически системи. Тя е гъвкаво, леко и безконтактно устройство, което осигурява безопасно и точно измерване на токове в широк честотен диапазон. Основни характеристики на бобината на Роговски: Принцип на работа: Бобината на Роговски представлява тороидална (пръстеновидна) намотка без магнитно ядро. Работи на принципа на електромагнитната индукция, като генерира напрежение, пропорционално на скоростта на промяна на магнитния поток (ди/dt) около проводника с ток. За да се получи стойността на тока, се използва интегратор, който възстановява оригиналния сигнал. Конструкция: Състои се от многожична намотка, разположена по периферията на гъвкав пръстен. Липсата на магнитно ядро елиминира проблемите с насищането, което я прави подходяща за измерване на много високи токове. Може да бъде с отваряща се конструкция за лесен монтаж около проводници и шини. Технически характеристики: Обхват на измерване: От няколко ампера до стотици хиляди ампера. Честотен диапазон: От 10 Hz до няколко MHz. Изходен сигнал: Ниско напрежение, което изисква интегратор за коректно отчитане. Точност: Висока, в зависимост от качеството на бобината и електрониката. Приложение: Измерване на променливи токове в силови и индустриални инсталации. Използва се при енергийни анализатори, осцилоскопи, системи за защита и мониторинг. Особено полезна за измерване на високи токове в кратки интервали (напр. при разряди). Подходяща за труднодостъпни места и проводници с големи диаметри. Предимства: Гъвкавост и лекота: Позволява лесен монтаж върху кабели и шини без прекъсване на захранването. Безопасност: Не изисква директен контакт с проводника. Широк диапазон: Може да измерва както ниски, така и изключително високи токове. Липса на насищане: Благодарение на отсъствието на магнитно ядро. Ограничения: Изисква използване на интегратор за коректно възстановяване на сигнала. По-ниска точност при измерване на постоянен ток (обикновено не се използва за DC)
