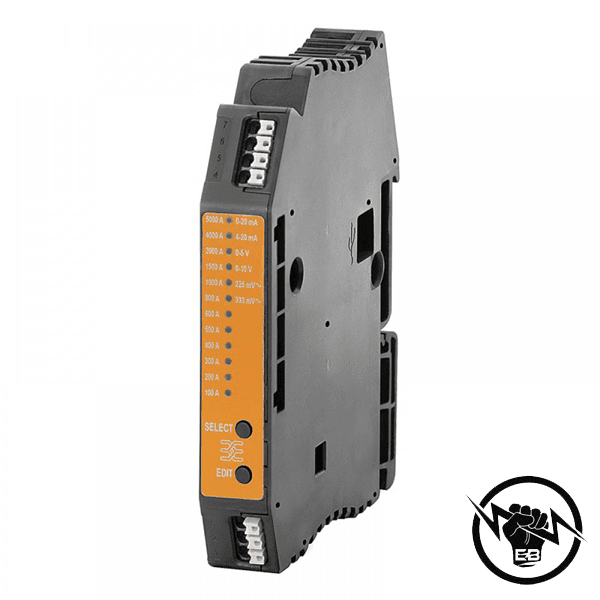

SKU: RCMC-5000-AO-P
Свържете се с нас за актуална цена
Цена за брой БЕЗ ДДС Каталожен номер: RCMC-5000-AO-P Schrack Technik Модел: RCMA Подкатегория: Rogowski Вторичен ток: 5A
Каталожен номер: RCMC-5000-AO-P | Бобината на Роговски е специализиран трансформатор за ток, който се използва за измерване на променливи токове в електрически системи. Тя е гъвкаво, леко и безконтактно устройство, което осигурява безопасно и точно измерване на токове в широк честотен диапазон. Основни характеристики на бобината на Роговски: Принцип на работа: Бобината на Роговски представлява тороидална (пръстеновидна) намотка без магнитно ядро. Работи на принципа на електромагнитната индукция, като генерира напрежение, пропорционално на скоростта на промяна на магнитния поток (ди/dt) около проводника с ток. За да се получи стойността на тока, се използва интегратор, който възстановява оригиналния сигнал. Конструкция: Състои се от многожична намотка, разположена по периферията на гъвкав пръстен. Липсата на магнитно ядро елиминира проблемите с насищането, което я прави подходяща за измерване на много високи токове. Може да бъде с отваряща се конструкция за лесен монтаж около проводници и шини. Технически характеристики: Обхват на измерване: От няколко ампера до стотици хиляди ампера. Честотен диапазон: От 10 Hz до няколко MHz. Изходен сигнал: Ниско напрежение, което изисква интегратор за коректно отчитане. Точност: Висока, в зависимост от качеството на бобината и електрониката. Приложение: Измерване на променливи токове в силови и индустриални инсталации. Използва се при енергийни анализатори, осцилоскопи, системи за защита и мониторинг. Особено полезна за измерване на високи токове в кратки интервали (напр. при разряди). Подходяща за труднодостъпни места и проводници с големи диаметри. Предимства: Гъвкавост и лекота: Позволява лесен монтаж върху кабели и шини без прекъсване на захранването. Безопасност: Не изисква директен контакт с проводника. Широк диапазон: Може да измерва както ниски, така и изключително високи токове. Липса на насищане: Благодарение на отсъствието на магнитно ядро. Ограничения: Изисква използване на интегратор за коректно възстановяване на сигнала. По-ниска точност при измерване на постоянен ток (обикновено не се използва за DC)
Все още няма отзиви за този продукт.
Бъдете първият, който ще сподели мнение за Преобразувател, Бобина на Роговски (Rogowski Coil) - захранване 24 V DC с 1 вход (0...5000 A AC) / 1 изход (0…5 V DC, 0…10 V DC, 0…225 mV AC, 0…333 mV AC, 0...20 mA, 4...20 mA), широчина 23.1 mm, PUSH IN клеми.
