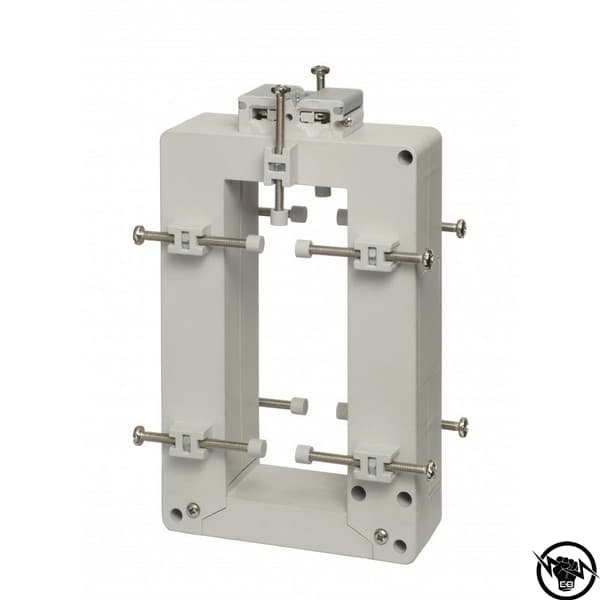

Токов трансформатор, 3000А/5A, 35x125mm, вертикален Монтаж

Каталожен номер: CTD9V30005AXXX | Измервателните токови трансформатори с отваряем и проходен тип са устройства, използвани за измерване на ток в електрически инсталации, когато директното свързване към измервателния уред не е възможно поради високи стойности на тока. Те преобразуват големия ток от проводника в по-малък, безопасен ток за измервателни уреди като електромери, амперметри или релета. Характеристики на отваряеми, проходен тип токови трансформатори: Приложение: Използват се в средни и високи токови инсталации. Позволяват лесно монтиране върху съществуващи кабели без прекъсване на захранването. Подходящи за измервателни и защитни системи в електрически табла, промишлени предприятия и други обекти. Конструкция: Отваряем корпус: Устройството има механизъм за разтваряне, който позволява монтаж директно върху кабела или шина. Проходен тип: Проводникът минава през трансформатора, който го обхваща. Технически характеристики: Номинален първичен ток: От 50 A до няколко хиляди ампера (в зависимост от модела). Номинален вторичен ток: Обикновено 1 A или 5 A. Клас на точност: Обикновено 0.5, 1 или 3 (зависи от предназначението – измерване или защита). Изолационно напрежение: Висока изолация за безопасност. Предимства: Лесен и бърз монтаж без прекъсване на електрозахранването. Компактни размери и висока устойчивост. Възможност за инсталиране в ограничени пространства. Монтаж: Монтира се чрез отваряне на трансформатора, поставяне около проводника и затваряне. Осигурява стабилна връзка за точни измервания. Приложение: Електрически табла в търговски и индустриални обекти. Системи за енергиен мониторинг и защита. Заедно с електромери, релейна защита и други измервателни уреди
